Verbindung mit anderen Tools
AUTERAS® PLAN
kann Vorarbeiten aus anderen Tools importieren
und seine Ergebnisse in andere Tools exportieren.
Import | Export | |

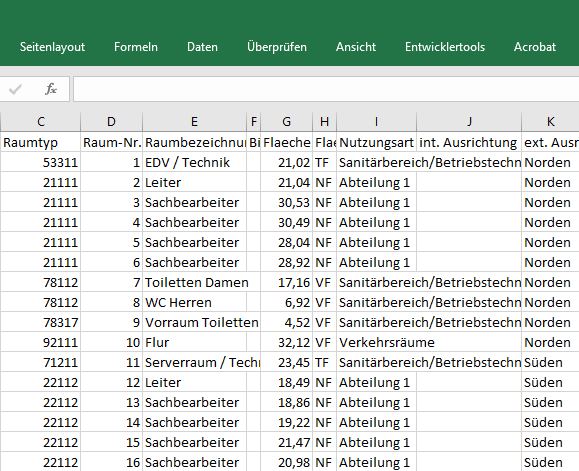

Raumbuch-Tabellen
Beliebige Raumbuch-Tabellen im Format „.csv“ sind in AUTERAS® importierbar. Die Spalte mit der Nummer bzw. dem Namen oder Typ des Raumes muss die Überschrift „Raumcode“ tragen. Die folgende Beispieldatei gehört zum Benchmarkgebäude des KNX Deutschland e. V. (siehe Grundriss-Bild oben unter „Fortsetzungs-Datei“): | AUTERAS-Entwürfe in die ETS
Abb.: AUTERAS® ETS-APP
AUTERAS® exportiert die automatisch entworfenen KNX-Lösungen für jeden Raum als XML-Datei.
Eine PlugIn-App importiert diese in die ETS, lädt dort alle Gerätemodelle herunter, konfiguriert sie automatisch, legt alle Gruppenadressen an und verlinkt sie mit den Geräten.
Die App für den Import in die ETS zum Herunterladen: AUTERAS-Import v5.0.5.4.etsapp (bisher nur unter ETS-Entwicklerlizenz lauffähig)
Ein Beispiel einer XML-Datei aus AUTERAS® für den Import in die ETS: Testbeispiel_ISH_1_ETS-Export.xml | |
Fortsetzungs-Datei
Die Arbeit mit AUTERAS® kann jederzeit unterbrochen und die Zwischenergebnisse in einer Fortsetzungsdatei mit dem Format „.arb“ gespeichert werden. Diese Datei kann später wieder geladen und die Arbeit fortgesetzt werden. So ist auch Arbeitsteilung möglich, indem Experten für einzelne Gewerke nur ihren Teil der Anforderungen in AUTERAS® eingeben, dieses Zwischenergebnis speichern und an den Experten für das nächste Gewerk weitergeben, der seine Anforderungen hinzufügt. Beispiel: Siemens Schulungskoffer Fortsetzungsdatei als ARB-Datei zu verwenden in AUTERAS® PLAN [47 KB]

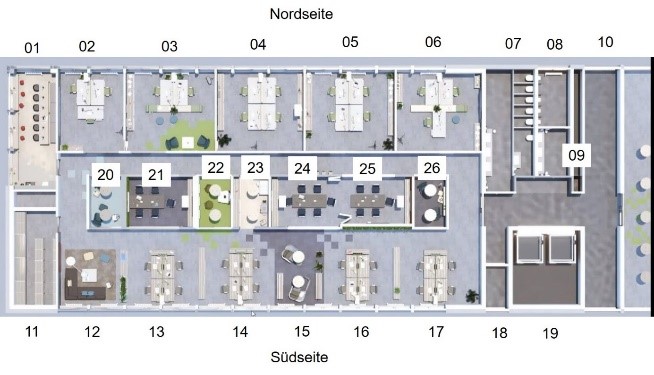

Abb.: Grundriss des Benchmarkgebäudes des KNX Deutschland e. V. | ||
BIM Bauwerksmodelle
Modelle im Format „.ifc“ (alle Versionen) können importiert werden. Das Modell sollte Räume (IFCSPACE) und möglichst auch Etagen (IFCBUILDINGSTOREY) enthalten. Nachfolgend können IFC-Dateien aus unterschiedlichen BIM CAD Softwaretools heruntergeladen und als Beispiel für den Import in AUTERAS PLAN genutzt werden. Die Quellen dieser Dateien, z. B. andere Planungstools, sind jeweils genannt.
BIM-Tools zur Architektur- und Bauwerksplanung
Quelle: VDI-Richtlinie 6070 Blatt 1 Beispieldatei:
Quelle: Bundesingenieurkammer https://bingk.de/projektbeispiele-bim/ Beispieldatei:
CAD-Tool: https://www.vi-bim.de/index.php Beispieldatei: Haus2.ifc
CAD-Tool: https://www.haustec.de/management/it/bim-konfigurator-von-frenger-systemen-fuer-digitale-planung Beispieldatei: Haus3.ifc
CAD-Tool: https://urqitect.com/2024/01/06/archicad-27-revolution-in-bim-und-planung/ Beispieldatei: Haus4.ifc
CAD-Tool: https://www.haus-plan-software.de/de/produkte/zusatz-plugins/bim-ifc-export Beispieldatei: Haus5.ifc
CAD-Tool: https://www.arcadia-bim.de/3d-hausplaner/ Beispieldatei: Haus6.ifc
CAD-Tool: https://www.mrmrshomes.de/product Beispieldatei: Haus7.ifc
BIM-Tools zur Elektroplanung
CAD.Tool: Beispieldatei: |
